Pan Marek marzył o ciepłych płytkach w grudniowe poranki, dlatego wybrał wodne ogrzewanie podłogowe z pompą ciepła i zaawansowaną automatyką. Inwestycja pochłonęła sporą część budżetu budowlanego, jednak już po pierwszym sezonie grzewczym rysy na gresie, nierówne temperatury i galopujące rachunki zmusiły właściciela do skuwania świeżo położonej posadzki. Jego historia nie jest odosobniona – według branżowych statystyk nawet co czwarta instalacja podłogowa wymaga kosztownych poprawek w ciągu pierwszych lat eksploatacji. Przyczyną są najczęściej błędy projektowe lub wykonawcze, które można wyeliminować jeszcze na etapie planowania.

Dobrze zaprojektowana pętla grzewcza zapewnia równomierny rozkład temperatury, powierzchniowe oddawanie ciepła na poziomie 50–100 W/m2 i przyjazną dla stóp temperaturę posadzki 26–29°C. Kluczowe jest jednak, by trzy filary – obliczenia cieplne, dobór materiałów i precyzyjna regulacja – współdziałały ze sobą. Poniżej omawiamy najczęstsze potknięcia i praktyczne sposoby, by im zapobiec.

Projekt = Matematyka, nie zgadywanie

Podstawą każdego systemu niskotemperaturowego jest dokładne określenie strat ciepła dla poszczególnych pomieszczeń. Normy takie jak PN-EN 12831 wskazują, że kalkulację należy wykonywać dla najzimniejszego tygodnia w roku, uwzględniając izolacyjność przegród, geometrię budynku, orientację okien czy sposób wentylacji. Pominięcie tych danych prowadzi do przewymiarowania lub niedogrzania stref, co objawia się przegrzanymi salonami i wychłodzonymi sypialniami.

W praktyce oznacza to konieczność:

– wyznaczenia zapotrzebowania na moc dla każdego pomieszczenia z osobna, – doboru średnicy i długości pętli tak, aby spadek temperatury między zasilaniem a powrotem nie przekraczał 8–10 K, – zaplanowania gęstszego rozstawu rur (10–12 cm) przy ścianach zewnętrznych i nieco rzadszego (15–20 cm) w głębi pomieszczenia, – ograniczenia długości pojedynczej pętli do ok. 100 m dla rur 16 × 2 mm, aby nie przekroczyć dopuszczalnych oporów hydraulicznych.

Zastosowanie tych zasad pozwala utrzymać zrównoważony bilans cieplny oraz obniżyć temperaturę zasilania do 30–35 °C, co bezpośrednio przekłada się na wyższą sprawność pomp ciepła i kotłów kondensacyjnych.

Materiały i izolacja: warstwa decydująca o rachunkach

Pod ogrzewaniem podłogowym pracuje niemal cały przekrój podłogi – od płyt izolacyjnych po wykończenie. Dlatego każdy mikrometr ma znaczenie dla komfortu i kosztów eksploatacji. Podkład styropianowy powinien mieć współczynnik przewodzenia λ ≤ 0,036 W/(m·K) i wytrzymałość min. 100 kPa, aby przenosić obciążenia bez odkształceń. W strefach nad nieogrzewanymi piwnicami lub gruntem zaleca się co najmniej 10–12 cm EPS 100 lub 8–10 cm XPS 300. Niedostateczna izolacja skutkuje odpływem nawet 30% energii do niższych kondygnacji.

Równie ważna jest wylewka: powinna być jednorodna, wolna od pęcherzy powietrza i mieć grubość 6,5 cm ponad szczyt rur, co gwarantuje właściwą akumulację ciepła przy zachowaniu normy PN-EN 1264. Dodatki uplastyczniające i zbrojenie rozproszone ograniczają ryzyko rys skurczowych. Przed rozpoczęciem prac temperatura podłoża i otoczenia nie może być niższa niż 5°C, a pierwsze uruchomienie ogrzewania odbywa się dopiero po 28 dniach, gdy wilgotność posadzki spadnie poniżej 2 %. Zignorowanie tego terminu prowadzi do pęknięć i odspojenia okładzin, czego doświadczył Pan Marek.

Hydraulika i automatyka: rury to dopiero połowa sukcesu

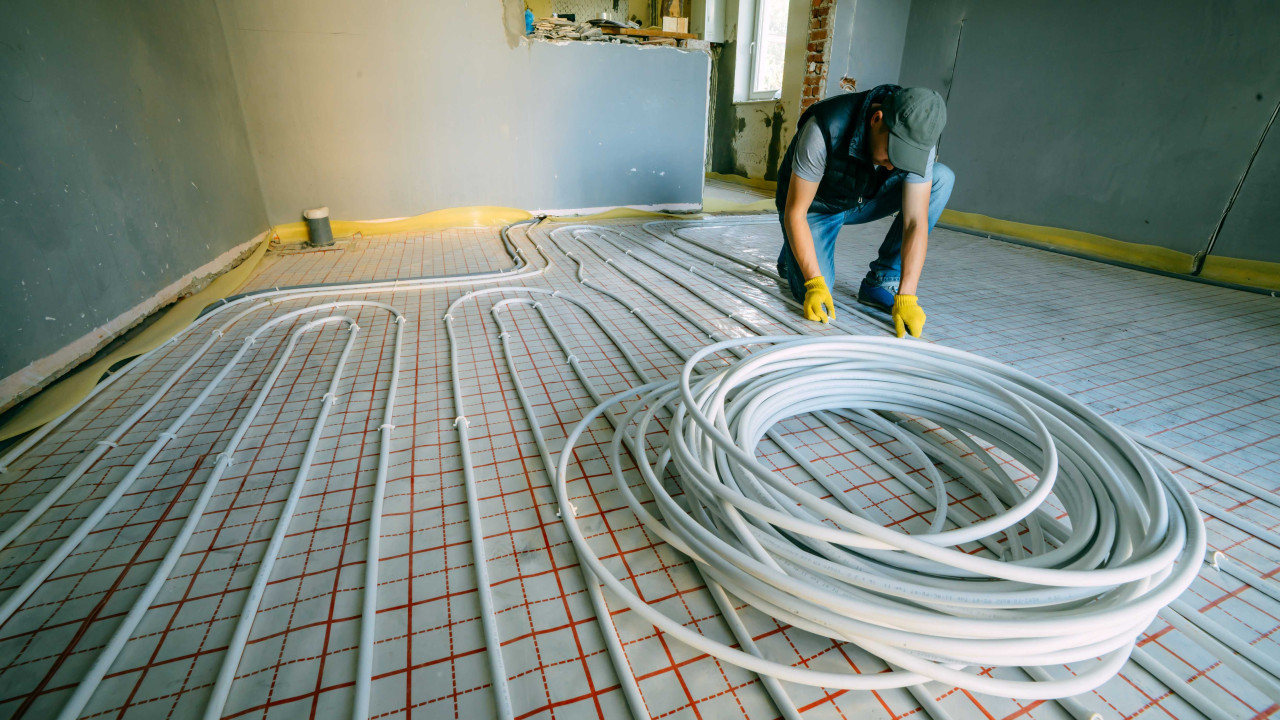

Układ spiralny, gdzie przewód zasilający biegnie obok powrotnego, minimalizuje różnice temperatur na powierzchni podłogi i jest preferowany w dużych, otwartych przestrzeniach. W węższych korytarzach sprawdza się meander, lecz wymaga on starannie zaprojektowanych pętli, by pierwszy rząd rur nie przegrzewał posadzki. Strefy o zwiększonym zapotrzebowaniu na ciepło, np. przy dużych przeszkleniach, warto podzielić na dwie krótsze pętle z indywidualnym sterowaniem.

Nowoczesne siłowniki elektryczne na rozdzielaczu współpracują z termostatami pokojowymi i pogodowymi, dostosowując przepływ do zmiennego obciążenia cieplnego. Źle ustawione krzywe grzewcze potrafią podnieść zużycie energii o 15–20%. Dlatego przy pierwszym uruchomieniu instalacji należy:

– wyregulować przepływy rotametrami według projektu, – sprawdzić ciśnienie statyczne instalacji i odpowietrzyć każdy obwód, – ustawić minimalną histerezę termostatów (0,5 K–1 K), – skalibrować zawór mieszający lub krzywą pogodową, aby ograniczyć zjawisko przegrzewania.

Serwis i eksploatacja: procedury, które wydłużają żywotność systemu

Nawet perfekcyjnie zrealizowane ogrzewanie wymaga stałego dozoru. Raz w roku warto skontrolować pH wody instalacyjnej (zalecany zakres 8,2–9,0) oraz stopień utlenienia inhibitorów korozji. Osady w rurach obniżają prędkość przepływu, powodując lokalne przegrzewanie posadzki. W budynkach z podłogówką obowiązuje także zakaz stosowania grubych dywanów bez deklaracji współczynnika oporu cieplnego Rλ – powłoki o Rλ > 0,15 m2K/W mogą ograniczyć moc grzewczą nawet o 40%.

Regularne odpowietrzanie, kontrola pracy pompy obiegowej i aktualizacja oprogramowania sterowników to drobne czynności serwisowe, które minimalizują ryzyko awarii oraz przedłużają żywotność pomp ciepła czy kotłów kondensacyjnych. Wprowadzenie tych procedur do harmonogramu utrzymania budynku oszczędzi właścicielowi nie tylko pieniędzy, ale i stresu związanego z ewentualnym skuwaniem posadzek.
