Spotkanie górnej krawędzi ściany szczytowej z połacią dachu to jeden z najtrudniejszych wątków detalu architektoniczno-budowlanego. W tym miejscu krzyżują się różne materiały, zmienia się geometria przegrody, a dodatkowo panują tu szczególnie niekorzystne warunki: silny napór wiatru, częste zawilgocenie i największe różnice temperatur. Jeżeli wykonawca pozostawi wieniec żelbetowy, murłatę lub przestrzeń pod krokwiami bez ciągłej termoizolacji, powstaje mostek cieplny, który może zwiększyć współczynnik przenikania ciepła całej ściany nawet o kilkanaście procent. W efekcie rosną rachunki za ogrzewanie, a w miejscach ochłodzenia może kondensować się para wodna, prowadząc do grzybów i korozji biologicznej drewna. Poniższy poradnik przedstawia, jak prawidłowo zaprojektować i wykonać izolację termiczną w tej strefie, niezależnie od tego, czy mamy do czynienia ze ścianą jedno-, dwu- czy trójwarstwową.

Konstrukcja ściany szczytowej i jej słabe punkty

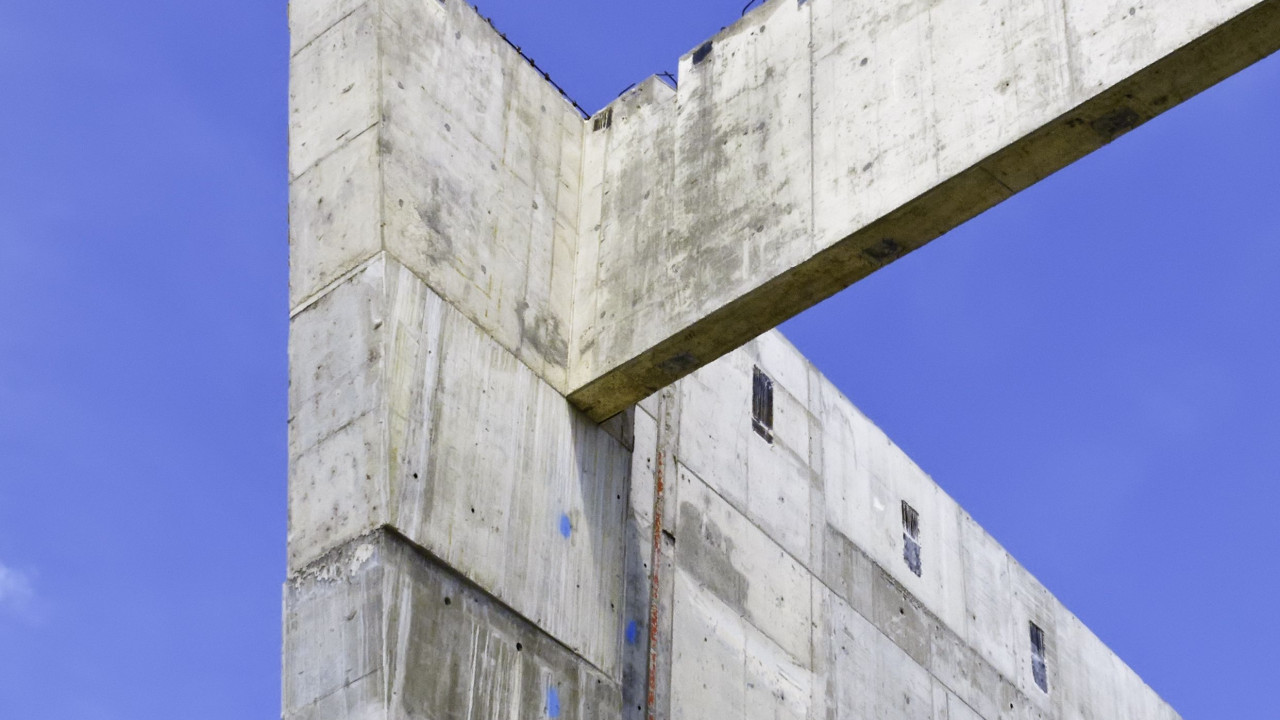

Ściana szczytowa pełni jednocześnie funkcję przegrody zewnętrznej i usztywnienia budynku. Zwykle opiera się na niej ostatnia kondygnacja stropu, a tuż nad nią znajduje się wieniec żelbetowy oraz murłata, do której mocuje się więźbę dachową. Problemy rozpoczynają się na styku tych elementów: beton ma ponad dziesięć razy większą przewodność cieplną niż typowa warstwa izolacyjna, a drewno w murłacie, choć cieplejsze od betonu, posiada liczne szczeliny powietrzne. W tradycyjnych realizacjach ściana jest wysunięta aż do górnej płaszczyzny krokwi; w nowocześniejszych – kończy się kilka centymetrów poniżej, co ułatwia ułożenie ciągłej izolacji. Niezależnie od rozwiązania kluczowe jest zasłonięcie ciągiem termoizolacji wszystkich punktów: wieńca, linii kotew murłaty, złącza membrany dachowej i połączeń folii paroizolacyjnej od strony wnętrza.

Strategie materiałowe: jak dobrać warstwę termoizolacyjną

Dobór materiału powinien wynikać z projektu energetycznego budynku oraz konstrukcji ściany. Przy ścianach jednowarstwowych z bloczków komórkowych lub keramzytobetonowych dąży się do minimalizacji szerokości wieńca i wypełnienia wolnej przestrzeni twardą płytą z wełny kamiennej, której współczynnik lambda wynosi około 0,036 W/(m·K). W ścianach dwuwarstwowych można pozwolić sobie na grubszy pasek izolacji i sięgnąć po styropian grafitowy (lambda zbliżona do 0,030 W/(m·K)), który dobrze trzyma wymiar i łatwo dopasowuje się do wysokości. Przy ścianach trójwarstwowych z warstwą osłonową z cegły klinkierowej najpopularniejsza jest wełna lamelowa, ponieważ układ włókien prostopadły do lica pozwala na dokładne wypełnienie szczelin przy murłacie.

Jeśli ograniczona przestrzeń lub skomplikowana geometria detalu utrudnia montaż płyt, z pomocą przychodzi natryskowa pianka poliuretanowa. Jej lambda waha się od 0,023 do 0,026 W/(m·K), a zdolność rozprężania pozwala szczelnie otulić nierówne fragmenty wieńca i wypełnić pustki w narożach. Należy jednak pamiętać o zabezpieczeniu piany przed promieniowaniem UV warstwą tynku lub płytą OSB, jeżeli ma pozostawać odsłonięta dłużej niż kilka dni.

Kroki wykonawcze od środka budynku

Prace od strony poddasza warto rozpocząć jeszcze przed montażem płyt gipsowych. Najpierw trzeba wyrównać powierzchnię wieńca zaprawą naprawczą, aby usunąć ostre krawędzie mogące uszkodzić izolację. Następnie układa się pas paroizolacji dachowej, pozostawiając 10–15 cm naddatku do późniejszego wywinięcia na ścianę. Kolejny etap to przyklejenie płyty izolacyjnej: stosuje się klej poliuretanowy lub cementowo-polimerowy, rozprowadzony w sposób pasmowo-plackowy, tak aby zapełnił minimum 40% powierzchni kontaktu. Gdy płyty osiągną wymaganą przyczepność, dokleja się krótkie odcinki folii paroizolacyjnej łączące dach i ścianę; złącze uszczelnia się taśmą butylową bądź klejem hybrydowym o podwyższonej elastyczności.

Szczególną uwagę trzeba zwrócić na kotwy murłaty. Metalowe elementy przenoszą obciążenia wiatru i mają wysoką przewodność cieplną. Dopuszcza się ich punktowe otulenie niewielkimi kształtkami z wełny lub iniekcję piany PUR. Zgodnie z wytycznymi fizyki budowli należy utrzymać minimalną grubość izolacji równą grubości przegrody pod dachem, aby lokalny współczynnik temperatury fRsi nie spadł poniżej 0,8 – to ograniczy ryzyko kondensacji.

Ocieplenie od zewnątrz i ochrona przed czynnikami atmosferycznymi

Działania zewnętrzne rozpoczyna się po ukończeniu konstrukcji dachu, lecz jeszcze przed montażem rynien. Lico muru skrajnego szlifuje się lub obrabia zaprawą wyrównawczą, uzyskując płaszczyznę o zakładanej tolerancji ±3 mm na długości 2 m. Następnie przykleja się pasy izolacji. W przypadku styropianu grafitowego zaleca się stosowanie zaprawy klejowej o jasnym zabarwieniu, aby uniknąć przegrzania materiału w pełnym słońcu. Płyty docina się pod kątem, tak by wsunęły się maksymalnie 1–2 cm pod połać; wyklucza to powstawanie liniowej szczeliny. Po osiągnięciu wytrzymałości kleju kołkuje się materię osadczymi łącznikami talerzykowymi o długości dobranej do rodzaju muru.

Kolejny etap to montaż wiatrownicy – deski lub płyty kompozytowej przybitej do czoła krokwi. W nowoczesnych dachach stosuje się też aluminiowy profil okapowy z kapinosem. Choć wiatrownica ma funkcję głównie mechaniczną, jej prawidłowe usytuowanie umożliwia dociśnięcie izolacji do szczytu ściany. Połączenie między deską a termoizolacją uszczelnia się trwale plastyczną taśmą bitumiczną odporną na skrajne temperatury. Ostatni krok to warstwa zbrojona z siatki z włókna szklanego i tynku cienkowarstwowego, która stanowi barierę dyfuzyjną i osłonę przed UV.

Najczęstsze błędy i sposoby ich uniknięcia

Analiza raportów odbiorów technicznych wykazuje, że powtarzają się cztery typowe błędy: po pierwsze pozostawienie niezaizolowanych krawędzi wieńca; po drugie nieciągłość paroizolacji w miejscu przejścia ściana-dach; po trzecie zbyt mała grubość izolacji nad głowicami kotew murłaty; po czwarte opóźnione wykonanie tynku zewnętrznego, co skutkuje degradacją styropianu promieniowaniem UV. Aby uniknąć problemów, należy: 1) zaplanować termoizolację w projekcie wykonawczym z rysunkiem detalu w skali 1:5; 2) każdorazowo sprawdzić szczelność połączeń folii testem dymnym lub kamerą termowizyjną; 3) prowadzić prace ociepleniowe w zakresie temperatur +5 °C do +25 °C, co eliminuje ryzyko skurczy materiału; 4) możliwie szybko, maksymalnie w ciągu 30 dni, pokryć zewnętrzną izolację warstwą zbrojoną.
